简单部署和管理

Brocade 5300 适用于入门级和中型企业SAN。使用Brocade EZSwitchSetup向导，将SAN配置简化为3步骤点击式任务。含有USB 端口以增加修复能力，方便进行固件升级及下载系统记录文件，具有错误记录功能。符合高可用性要求，以及冗余、热插拔组件、无中断软件升级和用于各种SAN配置的热代码激活。采用熟悉的Brocade软件和管理界面，从而简化管理并降低培训成本。

光纤通道80端口

标准最大6000个主动节点

总带宽为1360 Gb/秒

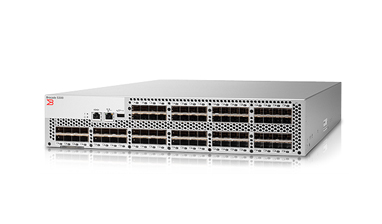

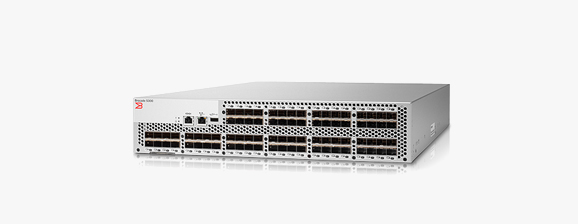

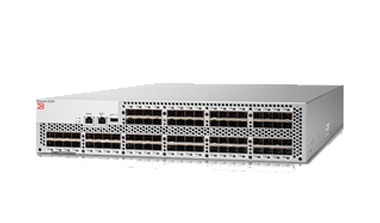

Dell 5300交换机产品图片

（特别说明：图片文字版权归戴尔厂商所有。）

Brocade 5300 交换机详细参数
（注：此参数仅供参考，有疑问请咨询客服电话：400-999-6707 ）

主要参数

光纤通道端口	80端口，通用（E、F、M、FL或N）
可扩展性	完整光纤体系结构，最多可有239台交换机
标准最大支持数	6000个主动节点；单个光纤网络最多56台交换机，19个跃点；可应要求认证更大的网络
互操作性	所有Brocade交换机
性能	1.063 Gb/秒线速，全双工；2.125 Gb/秒线速，全双工；4.25 Gb/秒线速，全双工；8.5 Gb/秒线速，全双工。 1 Gb/秒、2 Gb/秒、4 Gb/秒和 8 Gb/秒的端口速度自动传感可以选择对固定端口速度进行编程。 1、2、4和8 Gb/秒端口间进行速度匹配。
ISL中继	基于帧的干线，每条ISL干线最多8个8Gb/秒端口及可选许可；每条ISL干线最高68 Gb/秒（8个端口×8.5 Gb/秒[线路速率]）
聚合带宽	1360 Gb/秒：80个端口×8.5 Gb/秒（线路速率）×2（全双工）
光纤网络延迟	700纳秒，无争用，8Gb/秒速度的直通路由
最大帧大小	2112字节有效载荷
服务类别	class2，class3，classF（交换机间帧）
端口类型	FL_Port、F_Port、E_Port、M_Port（镜像端口），以及基于交换机类型的自我发现 (U_Port)；N_Port（如果使用访问网关功能）
数据流量类型	支持单播、多播（255组）和广播的光纤交换机
介质类型	4 Gb/秒：需要Brocade热插拔、小型可插拔(SFP)、LC连接器；4 Gb/秒短波激光(SWL)；4 Gb/秒长波激光(LWL)；4 Gb/秒超长波激光(ELWL)；距离取决于光纤电缆和端口速度 8 Gb/秒：需要Brocade热插拔SFP+、LC连接器；短波激光(SWL)；距离取决于光纤电缆
选项	架装型导杆套件（固定、滑动、中间安装）
管理	支持的管理软件 Telnet、HTTP、SNMP v1/v3（FE MIB、FC管理MIB）；审核、系统日志、更改管理跟踪；EZSwitchSetup向导；Brocade高级Web工具；Brocade EFCM 标准/企业9.x（可选）；Brocade光纤管理器（可选：仅限FOS环境；与SMI-S兼容、SMI-S脚本工具包、管理域；选择附加功能的试用许可。管理访问 10/100以太网(RJ-45)、带内光纤通道；串行端口(RJ-45)；USB；通过Brocade EFCM和Brocade光纤管理器启用的自动通报集成
盘柜	机架大小2U 宽度42.88厘米（16.88英寸）高度8.60厘米（1.69英寸）长度61.05厘米（12.07英寸）重量15.6千克（9.3磅），含一个电源，不含SFP
温度	运行：0°C至40°C（32°F至104°F）非运行：-25°C至70°C（-13°F至158°F）
湿度	运行：10%至85%非冷凝
海拔	运行：最高3000米（9.842英尺）储存：最高12千米（39.370英尺）
撞击	运行：20G，6ms，办正弦非运行：办正弦，33G,11ms，3/eg Axis
振动	运行：0.5G，正弦，0.4G，随机，5至500Hz 非运行：2.0G，正弦，1.1G，随机，5至500Hz
气流	高速：60CFM（cu.ft./min）低速：44CFM
最大输出	300w
系统功耗	最大275w（80个端口，速度为8Gb/秒），一般情况48瓦
标称输入电压	100至240VAC，通用
输入线路频率	47至63Hz
最小输入电压	85VAC
最大输入电压	264VAC
BTU rating（80%效率）	938BTU/小时
涌入电流	最大38安倍

保修信息

客服电话	400-999-6707
电话备注	5*8小时电话服务

快速可靠的8 Gbps的性能

结合多达80个采用8 Gb/秒技术的端口，通过高可用性和按需增加端口（从48到64再到80个端口）功能，提供“随发展需求投资”的扩展性能。提供集成的、每端口路由以获得增强的可扩展性、互用性和故障隔离。旨在通过提供具有自动感应功能的8 Gb/秒技术，还可识别1、2和4 Gb/秒设备，从而帮助保护现有投资。

● 无阻富裕带宽平台，总带宽为1360 Gb/秒。

● 提供自适应网络服务，包括自适应光纤质量服务、通信隔离及入站速率限制，使企业能够在虚拟环境中保持优化应用程序性能。

可扩展性

快速交换机间连接能力
经济实用

适入门级和中型企业
提高端口密度

提高网络性能

用于各种SAN环境的卓越价值

旨在比上一代Brocade交换机提高40%的能源效率，进一步帮助降低功耗和数据中心的总冷却负荷。通过加速简单固件升级和下载系统日志文件，USB端口可帮助提供增强的可维护性和错误记录功能。Top Talkers可监测资源并协助查找热点，从而帮助提高资源利用率。利用ISL干线和动态路径选择，通信流量可分布在SAN的整个ISL，有助于提高SAN的利用率并降低成本。
