戴尔 Dell Brocade DCX 8510交换机_北京蓝耘企服科技有限公司

增强SAN连接，不间断联网

借助Brocade DCX 8510 Backbone专门构建的不间断联网和可扩展的专用云，获得您所需的网络性能，以支持下一代工作负载。体验不间断的连接，旨在提供高效、可靠的端到端SAN通信。使用动态结构配置，确认网络服务无中断。有助于免去在增加或更换服务器时重配置结构。减少修改分区和屏蔽逻辑单元号码的需求。借助端到端光纤和链路验证，帮助确保结构链路级完整性。

最大帧大小2112字节有效载荷

最多2304个通用光纤通道端口

每个ISL端口聚合最多128 Gbps

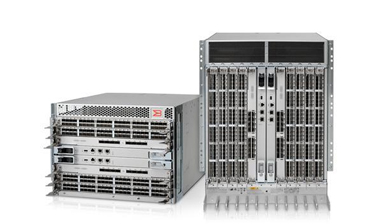

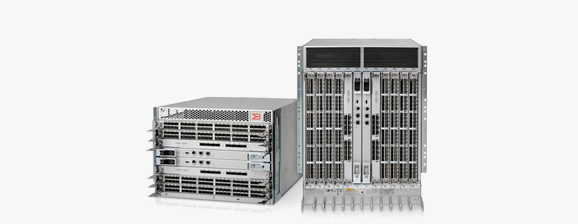

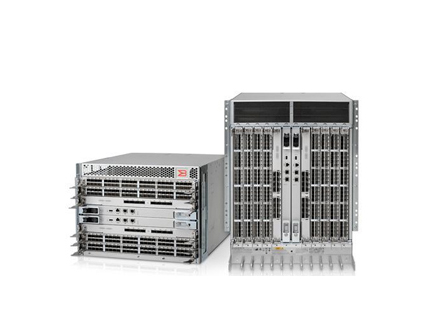

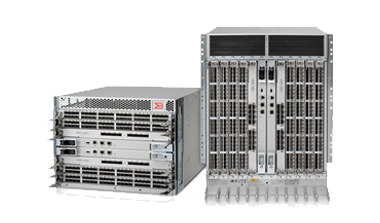

Dell 8510交换机产品图片

（特别说明：图片文字版权归戴尔厂商所有。）

Brocade DCX 8510 Backbone交换机详细参数
（注：此参数仅供参考，有疑问请咨询客服电话：400-999-6707）

主要参数

光纤通道端口	支持的管理软件 HTTP、SNMP v1/v3 (FE MIB, FC Management MIB)、SSH；审核、系统日志；Brocade高级Web工具、高级性能监控、Brocade结构查看；Brocade Network Advisor SAN Enterprise或Brocade Network Advisor SAN Professional/Professional Plus；命令行界面(CLI)；与SMI-S兼容；管理域；附加功能的试用许可证安全性 SSL、SSH v2、HTTPS、LDAP、RADIUS、基于角色的访问控制(RBAC)、DH-CHAP（位于交换机和终端设备之间）、端口绑定、交换机绑定、安全RPC、安全复制(SCP)、可信交换机、IPSec、IP过滤管理访问带内光纤通道；串行端口(RJ-45) 诊断 D_Port脱机诊断，包括电子/光纤回送和链路流量/延迟/距离；POST和嵌入式联机/脱机诊断，包括环境监控、FCping和Pathinfo（FC路由跟踪）、帧查看器、无中断守护程序重新启动、端口镜像、光纤运行状况监控、电力监控、RAStrace记录和滚动重启检测(RRD)
光纤通道	自动感应2、4、8和16 Gbps线速，全双工；8.5 Gbps线速，全双工；10.53Gbps线速，全双工；14.025Gbps线速，全双工
最大帧大小	2112字节有效载荷
ISL中继	基于帧的端口聚合，每个ISL端口聚合最多八个16Gbps端口；每个ISL端口聚合最多128Gbps；借助DPS（包括在Brocade Fabric操作系统中）在ISL间实现基于交换的负载平衡
服务类别	2类、3类、F类（交换机间帧）
端口类型	D_Port（诊断端口），E_Port，EX_Port，F_Port，M_Port（镜像端口），根据交换机类型自动发现(U_Port)；可选端口类型控制
介质类型	16 Gbps：Brocade FC16-32和-48需要Brocade热插拔SFP+，LC连接器；16 Gbps SWL，LWL 8 Gbps：Brocade FC16-32和-48；Brocade FX8-24；Brocade FS8-18刀片需要Brocade热插拔SFP+，LC连接器；8 Gbps SWL，LWL，ELWL 8 Gbps：Brocade FC8-64刀片需要Brocade热插拔mSFP，mSFP LC连接器；仅限8 Gbps SWL ICL QSFP：Brocade CR16-8和CR16-4需要Brocade热插拔QSFP，MTP连接器；4×16 Gbps SWL 光纤通道距离取决于光纤电缆和端口速度
结构服务	Brocade高级性能监控(APM)（包括E_Port、F_Port和光纤模式的最高用量者）；Brocade自适应网络（入口速率限制、流量隔离、QoS）；瓶颈检测；Brocade高级分区（默认分区、端口/WWN分区和广播分区）；动态配置(DFP)；动态路径选择(DPS)；动态路径选择(DPS)；Brocade扩展结构；增强型BB信用恢复；Brocade Fabric Watch；FDMI；帧重定向；基于帧的端口聚合；FSPF；集成路由；IPoFC；Brocade ISL端口聚合；管理服务器；NPIV；NTP v3；端口防护；注册状态变更通知(RSCN)；可靠提交服务(RCS)；Brocade服务器应用程序优化(SAO)；简单名称服务器(SNS)；虚拟结构（逻辑交换机、逻辑结构）
管理软件	HTTP，SNMP v1/v3（FE MIB、FC Management MIB），SSH；审核，系统日志；Brocade高级Web工具，Brocade APM，Brocade Fabric Watch；Brocade Network Advisor SAN Enterprise（Brocade DCX 8510-8、Brocade DCX 8510-4）或Brocade Network Advisor SAN Professional/Professional Plus（仅限Brocade DCX 8510-4）；命令行界面(CLI)；符合SMI-S；管理域；附加功能的试用许可证
管理访问	10/100/1000以太网(RJ-45)（每个控制处理器），带内光纤通道；串行端口(RJ-45)和一个USB（每个控制处理器模块）；通过Brocade Network Advisor启用自动通报集成
USB	每个控制处理器有1个USB端口用于固件下载、支持保存和配置上传、下载
盘柜	后面板到门的气流；Brocade DCX 8510-4随附1U排气架
尺寸	Brocade DCX 8510-8 宽度：43.74厘米（17.22英寸）高度：61.24厘米（24.11英寸，14U）深度（不含门）：61.19厘米（24.09英寸）深度（含门）：73.20厘米（28.82英寸） Brocade DCX 8510-4 宽度：43.74厘米（17.22英寸）高度：35.00厘米（13.78英寸，8U），加上4.37厘米排气架（1.72英寸，1U）深度（不含门）：61.19厘米（24.09英寸）深度（含门）：73.20厘米（28.82英寸）
重量	系统重量 Brocade DCX 8510-8 384端口配置全部插满时为103.50千克（228.20磅）机箱的重量为39.55千克（82.20磅） Brocade DCX 8510-4 192端口配置全部插满时为68.04千克（150.00磅）机箱的重量为25.76千克（56.80磅）
温度	工作状态：0到40 °C（32到104 °F）非工作状态：–25至70 °C（–13至158 °F）
湿度	工作状态：40 °C (104 °F)时相对湿度为20 %至85 %（非冷凝）非工作状态和存储湿度（非冷凝）：70 °C (158 °F)时为10 %至93 %
海拔高度	最高海拔3000米（9842英尺）
撞击	工作状态：20克，6毫秒，半正弦非工作状态：33克，11毫秒，半正弦
振动	工作状态：0.5 g p-p，5至500 Hz 非工作状态：2.0 g p-p，5-500-5 Hz
气流	最大值：42 CFM 标称值（65 %速度）：35 CFM
散热	Brocade DCX 8510-8 最小值：32端口配置（无QSFP）、873 W、2982 BTU/小时最大值：384端口配置（满负荷，带QSFP）、2242 W、7654 BTU/小时 Brocade DCX 8510-4 最小值：32端口配置（无QSFP）、618 W、2111 BTU/小时最大值：192端口配置（满负荷，带QSFP）、1195 W、4078 BTU/小时
最大值	36瓦
功耗	306瓦
输入电压	85至132 VAC：1000瓦 180至264 VAC：2000瓦
输入行频	47至63 Hz（额定值：50-60 HZ）
涌入电流	涌入电流：最大值为60 A

保修信息

客服电话	400-999-6707
电话备注	5*8小时电话服务

可靠连接

通过可有效支持专用云部署以及虚拟化数据中心的成熟的可扩展性和可靠性，满足动态业务需求。网络评估可以评估您的多供应商环境，并针对您的基础架构运行情况提供参考点。借助专业软件和诊断工具，我们的专家可以准确确定并揭示您的网络问题。这些公正且深刻的分析将整合到的报告中，其中包含了有关如何提高性能、优化设备和修复问题的建议。戴尔标准化部署服务可确保进行正确的设置和优化，以便您可以更快地开始运营并专注于日常业务。

● 提供低延迟互连，在尽可能减少延迟的同时实现快速通信。

● 改进横向扩展、共享存储网络设计，以满足云存储的需求。

● 借助以下增强型网络管理工具，简化部署以及整合端到端SAN管理。

● 采用扁平化网络拓扑，从而无需使用路由器即可实现所有机箱互连。

可扩展的专用云

专门构建不间断联网
增强SAN连接

共享存储网络设计
支持高性能虚拟化

改进横向扩展设计

卓越的性能

Brocade DCX 8510 Backbone专为更大限度地提高I/O密集型和带宽密集型应用程序的应用和存储性能而设计。提供多达384个16 Gbps端口，每端口的性能比10 GbE SAN1高40 %左右。借助512 Gbps插槽带宽，有助于更大限度地减少过度订阅，增加可用线速端口的数量并支持更高级别的服务级别协议。Brocade DCX 8510 Backbone可提供卓越的性能，从而为快速增长的流量以及虚拟化环境不断增长的需求提供支持。
